AHF-DA-096-400-50-20-A

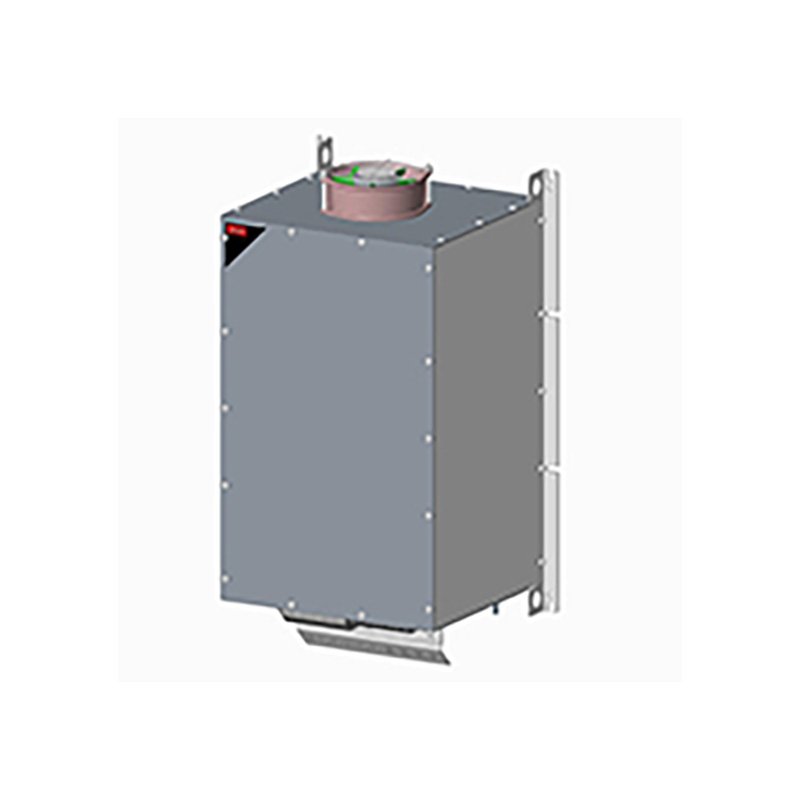

Filtre harmonique avancé VLT® - AHF 010
Le filtre harmonique avancé Danfoss est un filtre harmonique passif compact
filtre spécialement conçu pour correspondre aux convertisseurs de fréquence Danfoss
VLT® AutomationDrive, VLT® AQUA Drive et VLT® HVAC/R Drives.
Le programme propose deux variantes, AHF 005 et AHF 010. Connecté en
devant le convertisseur de fréquence Danfoss VLT®, le courant harmonique
la distorsion sur la ligne est réduite à 5 % ou 10 % à charge nominale.
Caractéristiques:
Tension de ligne : 380-415 V
Fréquence de ligne : 50 Hz
Courant nominal : 96A
THDi Moins de 10 %
Concept de refroidissement : ventilateur intégré à vitesse variable
Efficacité : > 98 %
Température ambiante : 5-45 deg C
Type de boîtier : X5-V3 IP20 ef
Degré de boîtier : IP20 (IP21 / NEMA 1 en option)
Dimensions:
Hauteur : 736 mm
Largeur : 418 mm
Profondeur : 333 mm
Accessoires:
Kit IP21 / NEMA1 pour AHF3 X5 : 175U3278
Kit IP21/NEMA1 pour AHF3 X5 avec option de déconnexion du condensateur : 175U5907
Plaque arrière pour AHF X5/X6 : 130B3287
| Poids brut
|
60 kg |
| Poids net
|
60 kg |
| Volume
|
292,8 litres |
| EAN
|
5710107611768 |
| Poids brut
|
60 kg |
| Poids net
|
60 kg |
| Volume
|
292,8 litres |
| EAN
|
5710107611768 |
Classe d'options d'alimentation DD
| Serie de produits
|
Filtre Harmonique VLT® 10% |
| Serie de produits
|
Filtre Harmonique VLT® 10% |
OPTIONS DE PUISSANCE SÉRIE FC 100
| Tension secteur
|
(4) 380 - 480 VCA |
| Phase
|
(T) Triphasé |
| Puissance nominale
|
(P55K) 55 KW / 75 CV |
| Tension secteur
|
(4) 380 - 480 VCA |
| Phase |
(T) Triphasé |
| Puissance nominale
|
(P55K) 55 KW / 75 CV |
OPTIONS DE PUISSANCE SÉRIE FC 200
| Tension secteur
|
(4) 380 - 480 VCA |
| Phase
|
(T) Triphasé |
| Puissance nominale
|
(P55K) 55 KW / 75 CV
(P45K) 45 KW / 60 CV |
| Tension secteur
|
(4) 380 - 480 VCA |
| Phase
|
(T) Triphasé |
| Puissance nominale
|
(P55K) 55 KW / 75 CV
(P45K) 45 KW / 60 CV |
OPTIONS DE PUISSANCE SÉRIE FC 300
| Tension secteur
|
(4) 380 - 480 VCA
(5) 380 - 500 VCA |
| Phase
|
(T) Triphasé |
| Puissance nominale
|
(P55K) 55 KW / 75 CV
(P45K) 45 KW / 60 CV |
| Tension secteur
|
(4) 380 - 480 VCA
(5) 380 - 500 VCA |
| Phase
|
(T) Triphasé |
| Puissance nominale
|
(P55K) 55 KW / 75 CV
(P45K) 45 KW / 60 CV |
